Электродвигатели АИР габарита 160 и выше производства POWER ELECTRIC MOTORS оснащаются встроенной температурной защитой — PTC-термисторами Mz6, установленными непосредственно в обмотки статора. Это позволяет защитить двигатель от перегрева, обрыва фазы и перегрузки ещё до того, как произойдёт необратимое повреждение изоляции. «ЭнергоСтандарт» поставляет электродвигатели АИР со склада в Барнауле и Новосибирске. Разбираем, как работает эта защита и что нужно для её подключения.
Что такое PTC-термистор и зачем он нужен
PTC-термистор (Positive Temperature Coefficient) — это полупроводниковый элемент, сопротивление которого резко возрастает при достижении определённой температуры. В отличие от обычных датчиков, он не требует внешнего питания и работает как «самозащищающийся» элемент.
Технические характеристики PTC-термистора Mz6
Термисторы, устанавливаемые в двигатели АИР габарита 160 и выше, имеют следующие параметры:
| Показатель | Значение | Единица измерения |
|---|---|---|
| Максимальное рабочее напряжение (DC) | 25 | В |
| Контролируемая температура TK | По исполнению (обычно 130–180) | °C |
| Номинальный допуск контролируемой температуры ΔT1 | ± 5 | °C |
| Воспроизводимость TK ΔT2 | ± 0,5 | °C |
| Сопротивление при 25°C | ≤ 300 | Ом |
| Сопротивление при TK −5°C | ≤ 1600 | Ом |
| Сопротивление при TK +5°C | ≥ 4000 | Ом |
| Сопротивление при TK +15°C | ≥ 12 000 | Ом |
| Время температурного отклика Ta | ≤ 5 | сек |
| Прочность электроизоляции U is | AC 2,5 | кВ |

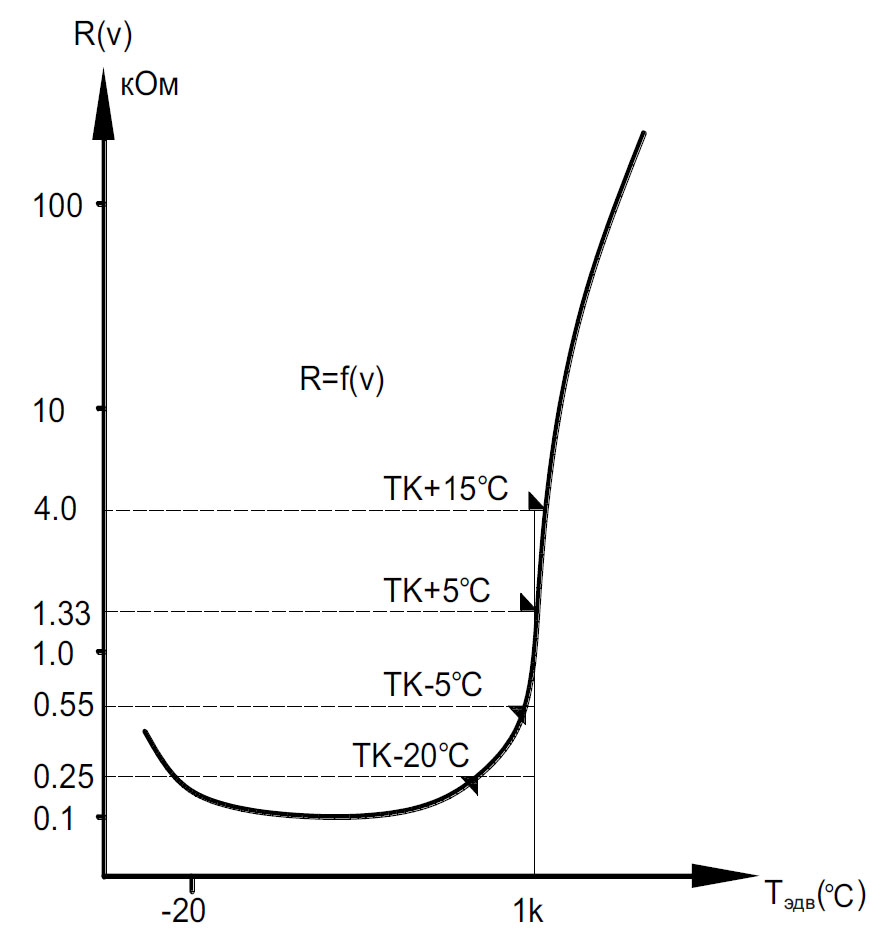

Примечание: Сопротивление термистора при нормальной температуре составляет ≤300 Ом, а при достижении критической температуры резко возрастает до ≥4000 Ом — именно этот скачок и фиксирует защитное реле.
Куда выведены контакты термистора

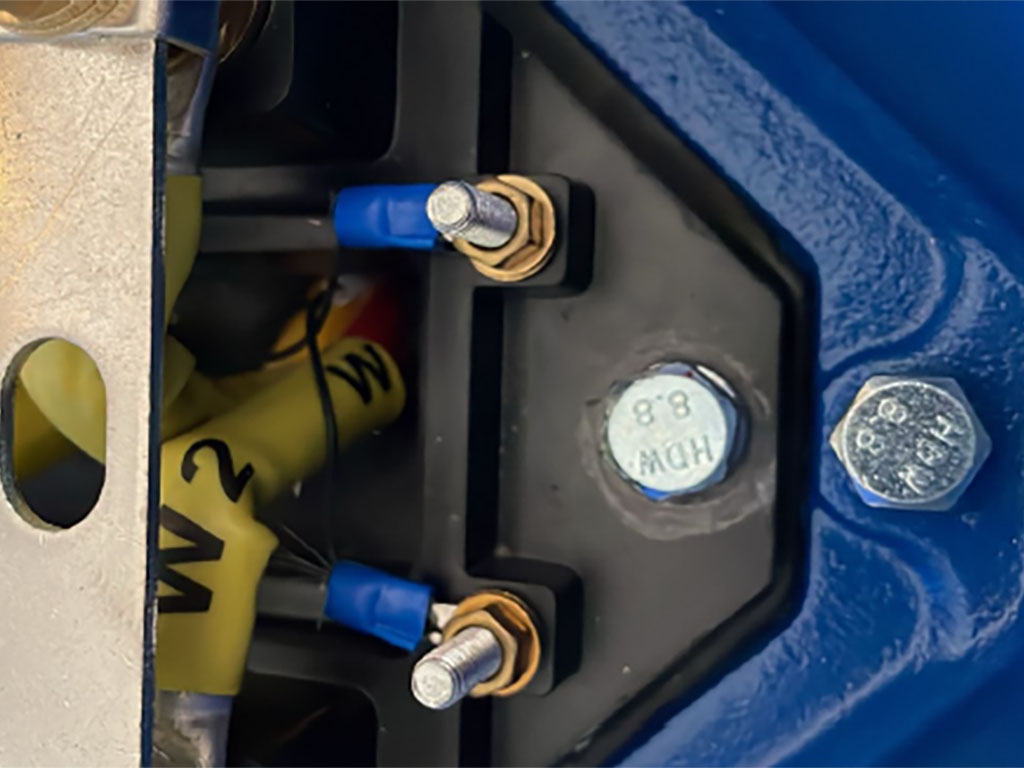

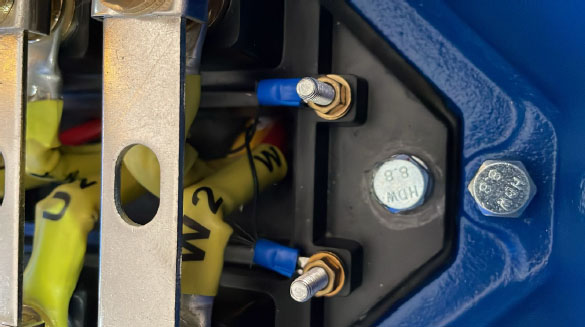

Контакты для подключения к PTC-термистору выведены в клеммную коробку электродвигателя — это два дополнительных провода, которые нужно подключить к внешнему защитному устройству.
Что нужно для подключения защиты
Для организации полноценной температурной защиты потребуется:
Схема подключения защиты
Принципиальная схема защиты электродвигателя с PTC-термистором выглядит так:
| Элемент | Куда подключается |
|---|---|
| Термистор (2 провода из клеммной коробки) | К входу реле контроля PTC |
| Реле контроля PTC (контакт) | В цепь управления катушкой пускателя |
| Магнитный пускатель | В силовую цепь питания двигателя |
| Автоматический выключатель | Перед пускателем в силовой цепи |
При нагреве обмоток выше допустимой температуры сопротивление термистора резко возрастает. Реле контроля PTC фиксирует это и размыкает свой контакт, обесточивая катушку пускателя. Двигатель останавливается и не может быть запущен до остывания обмоток.
Преимущества PTC-защиты перед тепловым реле
| Параметр | PTC-термистор | Тепловое реле |
|---|---|---|
| Что контролирует | Реальную температуру обмоток | Ток двигателя (косвенно) |
| Реакция на обрыв фазы | Сработает быстро и точно | Может не сработать |
| Реакция на забивание вентиляции | Сработает при нагреве | Не сработает |
| Влияние температуры среды | Не влияет | Влияет на настройку |
| Точность | Высокая (±0,5°C) | Низкая |
Вывод: PTC-термистор защищает двигатель по фактической температуре обмоток, а не по косвенным признакам. Это делает защиту значительно надёжнее, особенно для двигателей, работающих в тяжёлых условиях.
Проверка работоспособности термистора
Перед подключением защиты рекомендуется проверить термистор мультиметром:
- Измерьте сопротивление между двумя проводами термистора при комнатной температуре. Оно должно быть ≤300 Ом.
- Нагрейте термистор (например, феном) до температуры срабатывания. Сопротивление должно резко возрасти до ≥4000 Ом.
- Остудите термистор — сопротивление должно вернуться к исходному значению.
- Проверьте изоляцию между проводами термистора и корпусом двигателя — она должна выдерживать 2,5 кВ переменного тока.
Чек-лист для заказа в ЭнергоСтандарт
- Модель двигателя АИР — например, АИР160S4.
- Габарит двигателя — 160 и выше (наличие PTC-термистора).
- Класс изоляции — F (стандарт) или H (для тяжёлых условий).
- Реле контроля PTC — подобрать под напряжение управления.
- Магнитный пускатель — по току двигателя.
* Данная статья носит ознакомительный характер. Для подключения конкретного двигателя всегда используйте паспорт изделия и схему в клеммной коробке или обратитесь к квалифицированному электрику.
