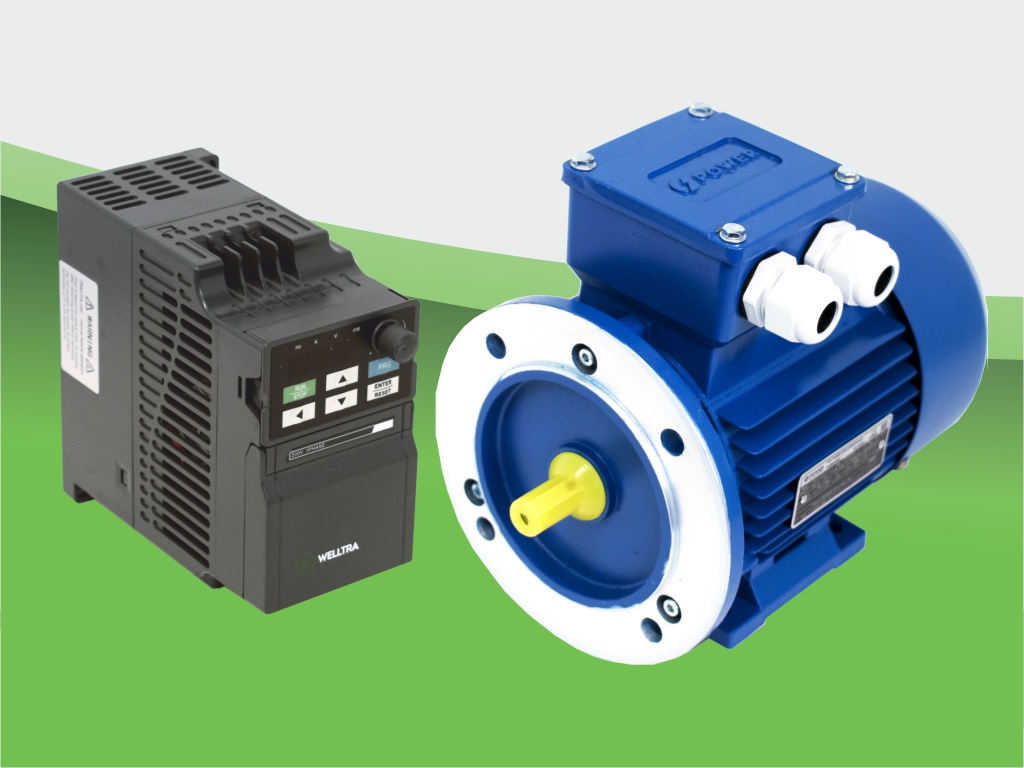

Ситуация, когда есть трёхфазный электродвигатель АИР, но нет трёхфазной сети 380В, встречается очень часто: небольшие мастерские, частные дома, гаражи, фермерские хозяйства. Сегодня наиболее правильное решение — использовать преобразователь частоты (ПЧ) с питанием от однофазной сети 220В. «ЭнергоСтандарт» предлагает преобразователи частоты WELLTRA серий WL50 (скалярные) и WL2200 (векторные) со склада в Барнауле и Новосибирске. Разбираем порядок подключения по шагам.
Почему преобразователь частоты , а не конденсаторы?
Существует три способа запустить трёхфазный двигатель от однофазной сети: с рабочим конденсатором, с рабочим и пусковым, и через преобразователь частоты. Первые два варианта — это компромисс с рядом проблем.
| Способ | Потеря мощности | Плавность пуска | Регулировка оборотов |
|---|---|---|---|
| Конденсаторы | До 50% | Резкий пуск | Нет |
| Преобразователь частоты | До 3-5% | Плавный разгон | Полная |
Преобразователь частоты сначала выпрямляет однофазное напряжение 220В в постоянное, а затем снова преобразует его в трёхфазное с нужной частотой и амплитудой. Двигатель работает практически с номинальной мощностью и полностью управляем.
Выбор серии: WL50 или WL2200?
Подбор преобразователя по току двигателя
Главный критерий выбора — номинальный выходной ток ПЧ должен быть не меньше тока двигателя. Ниже приведены параметры популярных моделей.
WL50 (скалярные, однофазный вход 220В)
| Модель | Мощность, кВт | Входной ток, А | Выходной ток, А |
|---|---|---|---|
| WL50-0R4G | 0.4 | 5 | 3 |
| WL50-0R75G | 0.75 | 8.2 | 5 |
| WL50-1R5G | 1.5 | 14 | 7 |
WL2200 (векторные, однофазный вход 220В)
| Модель | Мощность, кВт | Входной ток, А | Выходной ток, А |
|---|---|---|---|
| WL2200-0R75G | 0.75 | 7.2 | 4.5 |
| WL2200-1R5G | 1.5 | 10 | 7 |
| WL2200-2R2G | 2.2 | 16 | 11 |
Схема подключения АИР к ПЧ
Общая схема: Однофазная сеть 220В (L, N) → Автоматический выключатель → Преобразователь частоты → Двигатель АИР (U, V, W).
Подключение входных клемм (питание)
Для однофазного питания 220В у серии WL2200 есть важная особенность, зависящая от мощности:
- Мощности от 0,75 до 1,5 кВт: однофазный вход подключается к клеммам R/L1 и S/L2.
- Мощности от 2,2 до 3,7 кВт: однофазный вход подключается к клеммам S/L2 и T/L3.
Подключение выходных клемм (двигатель)
Выходные клеммы U, V, W подключаются к соответствующим выводам двигателя АИР. Порядок подключения фаз определяет направление вращения — при необходимости поменяйте местами любые две фазы.
Заземление
Обязательно подключите заземление (PE) и к ПЧ, и к корпусу двигателя.
Схема соединения обмоток двигателя АИР
Схема соединения обмоток зависит от данных на шильдике двигателя и выходного напряжения ПЧ.
| Шильдик двигателя | Выход ПЧ | Схема обмоток |
|---|---|---|
| 220/380 В (Δ/Y) | 3×380В | Звезда (Y) — перемычки на U2, V2, W2 |
| 220/380 В (Δ/Y) | 3×220В | Треугольник (Δ) |
| 380/660 В (Y/Δ) | 3×380В | Треугольник (Δ) |
Настройка преобразователя частоты
После подключения ПЧ необходимо запрограммировать основные параметры. Базовые настройки одинаковы для WL50 и WL2200:
- Номинальная мощность двигателя (кВт).
- Номинальное напряжение двигателя (380В).
- Номинальный ток двигателя (А). Берётся с шильдика.
- Номинальная частота (50 Гц).
- Номинальные обороты (об/мин).
- Время разгона и торможения (обычно 5-10 секунд).
- Способ управления: скалярное (WL50 и WL2200) или векторное (WL2200).
Заводские настройки WL50/WL55: пуск и задание частоты осуществляются с панели управления (A0-02=0, A0-03=0). Переключение между режимами — через параметры групп A0, A2, A7.
Проверка и первый пуск
- Проверьте все соединения — вход, выход, заземление.
- Убедитесь, что между ПЧ и двигателем нет коммутационных аппаратов.
- Подайте питание на ПЧ — на дисплее должны отобразиться параметры.
- Запрограммируйте базовые параметры двигателя.
- Кратковременно нажмите «Пуск» — проверьте направление вращения.
- При необходимости измените направление — поменяйте местами любые две фазы на выходе ПЧ (U-V, V-W или U-W).
- Плавно увеличивайте частоту — убедитесь в отсутствии вибраций, шума, перегрева.
- Подключите нагрузку и проверьте работу под нагрузкой.
Чек-лист подключения
- Проверьте данные двигателя — мощность, ток, напряжение, обороты с шильдика.
- Подберите преобразователь частоты по току и мощности.
- Установите автомат, УЗО и фильтр ЭМС на входе ПЧ.
- Подключите питание к входным клеммам (R/L1, S/L2 для 0.75–1.5 кВт; S/L2, T/L3 для 2.2–3.7 кВт).
- Подключите двигатель к выходным клеммам U, V, W.
- Подключите заземление к ПЧ и двигателю.
- Соедините обмотки двигателя по схеме, соответствующей выходу ПЧ.
- Запрограммируйте параметры двигателя в ПЧ.
- Проверьте работу на холостом ходу, затем под нагрузкой.
* Данная статья носит ознакомительный характер. Для подключения конкретного двигателя и преобразователя частоты всегда используйте паспорта изделий или обратитесь к квалифицированному электрику.
