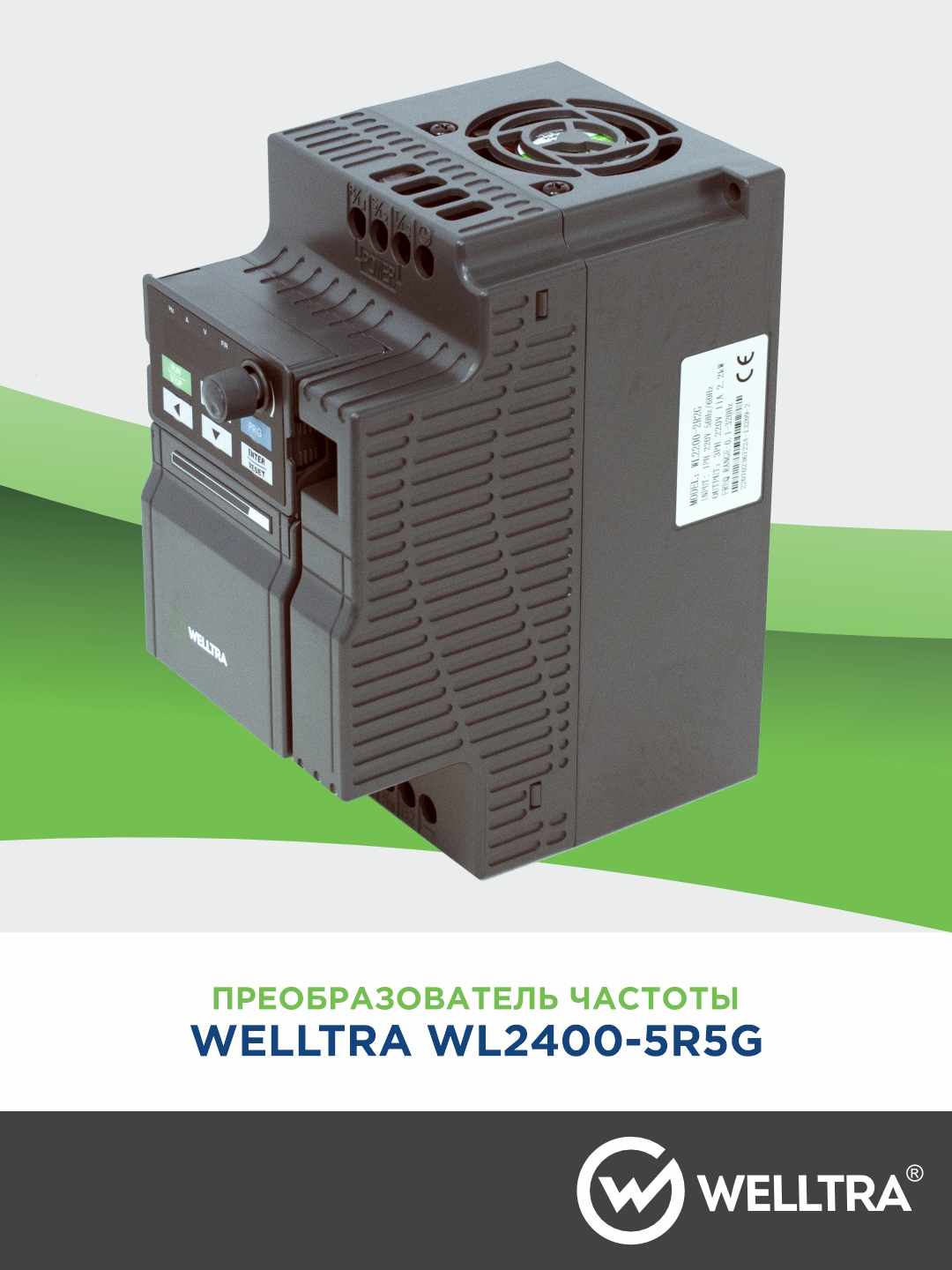

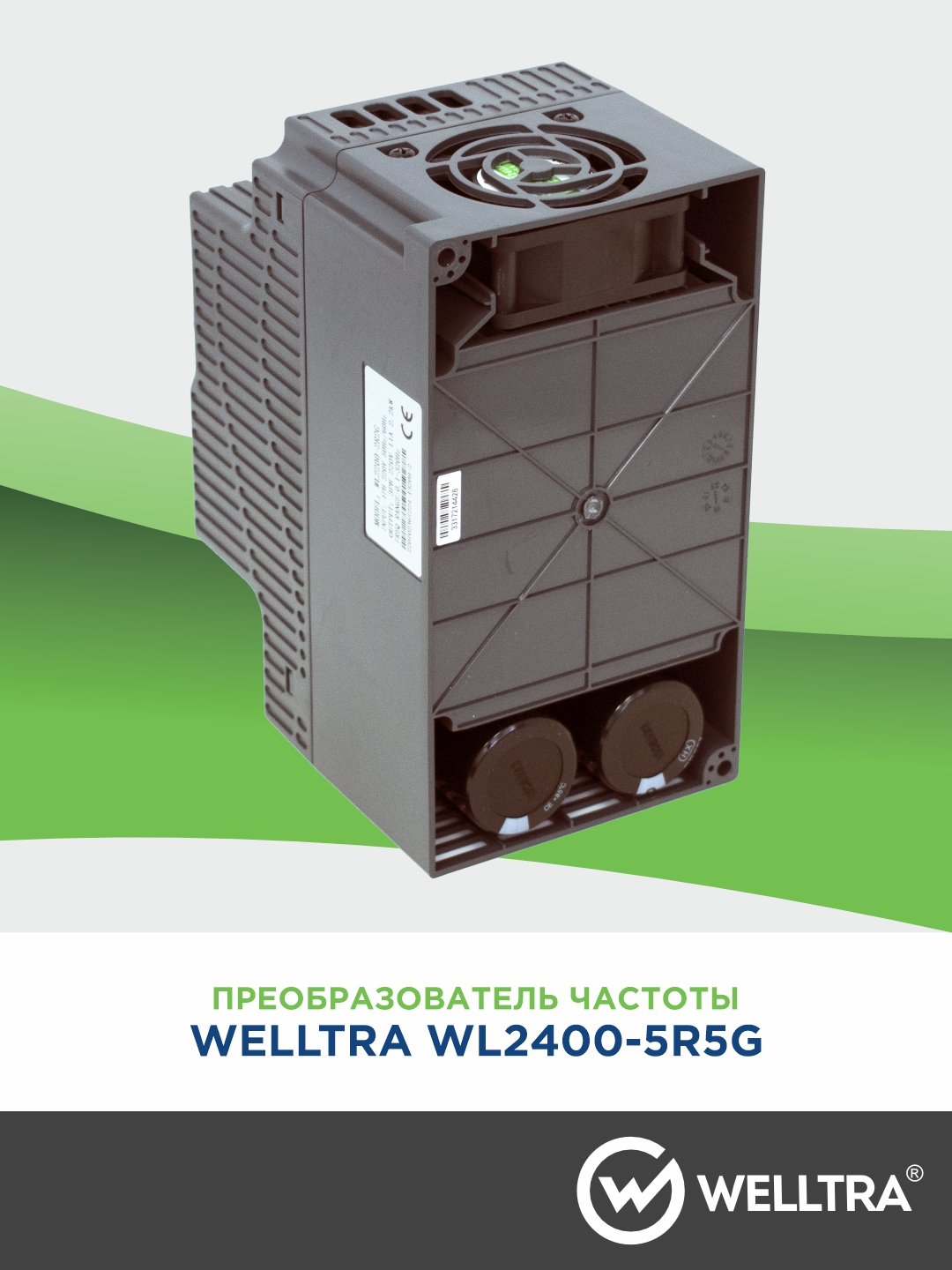

Преобразователь частоты WELLTRA WL2400-5R5G (5,5 кВт | 380 V)

Первоначальная цена составляла 21 500 ₽.Текущая цена: 16 838 ₽.

Всегда в наличии
Отгрузим сегодня
Доставим в любую точку
Гарантия
Номинальная мощность (G), кВт – 5,5
Номинальный входной ток (G), A – 15
Номинальный выходной ток (G), A – 13
Входное напряжение – 3 ~ 380B ± 15% 50/60Гц

В наличии

Артикул: WL2400-5R5G Категории: , Метки: ,

Описание

Частотный преобразователь WL2400-5R5G – малогабаритный векторный преобразователь частоты марки WELLTRA для широкого спектра применений. Он обладает возможностью скалярного и векторного управления без датчика скорости. Преобразователь предназначен для регулирования частоты вращения асинхронных электродвигателей.

Особенности конструкции:
1. Встроенный ПИД-регулятор и PLC, съемный выносной пульт.
2. Разгон ограничения тока для защиты от постоянных помех при превышении тока.
3. Выходная частота: 0,1 – 300 Гц.
4. Полная защита двигателя: высокоточное измерение тока, многоуровневая защита от перегрузки, перенапряжения, сверхтока, короткого замыкания, функция поиска скорости, подключение термистора двигателя и другое.
5. Развитый интерфейс (6 цифровых входов, 2 аналоговых входа, 1 аналоговый выход, 1 цифровой выход, 1 выход реле).
6. Встроенный порт RS485 с поддержкой протокола Modbus.
7. Режим разгона/торможения: линейный или по s-образной кривой, 4 группы времени разгона/торможения; диапазон 0.0~6500.0 сек.
8. Разгон ограничения тока: максимальное ограничение уменьшения помехи сверхтока.

2 типа управления:
1. Скалярный режим (U/f) является основным и применяется для простого управления скоростью электродвигателя в большинстве применений.
2. Векторный режим необходим в случае повышенных требований к точности поддержания скорости вращения электродвигателя.

Характеристики

Вес 1,6 кг
Габариты 23 × 14,5 × 19 см
Номинальная мощность (G), кВт

5,5

Номинальный входной ток (G), A

15

Номинальный выходной ток (G), A

13

Входное напряжение

3 ~ 380B ± 15% 50/60Гц

Бренд

WELLTRA

Гарантийный срок

1 год

Номер документа на товар

ЕАЭС N RU Д-RU.PA09.B.42399/22

Страна производства

Китай

Схема преобразователя

Примечание: для однофазного входа питания:
От 0,75 кВт до 1,5 кВт соответствует клеммам R/L1, S/L2;
От 2,2 кВт до 3,7 кВт соответствует клеммам S/L2, T/L3

Для мощности 30 кВт и выше присутствует клемма на 24В.

Техническая спецификация

пункт описание
основные функции Тип управления Векторное управление в разомкнутом контуре (без PG), скалярное V/F
Верхний предел частоты Векторное управление:0 ~ 320 Гц
Скалярное V/F: 0 ~ 3200 Гц
Настройка несущей частоты 1 kГц ~ 16 kГц
По способности нагрузки, автоматически урегулировать несущую частоту
Разрешение входной частоты Настройка цифры:0.01 Гц
Настройка аналога:мак. частота X 0.025%
Стартовой вращающий момент Тип ПЧ «G»: 0.5 Гц/150%(без PG); Тип ПЧ «P»: 0.5 Гц/100%
Диапазон регулирования скорости 1:100 (без PG)
Точность управления скоростью ±0.5% (без PG)
Перегрузочная способность Тип ПЧ «G»: 150% номинальный ток 60s; 180% номинальный ток 3s
Тип ПЧ «P»: 120% номинальный ток 60s; 150% номинальный ток 3s
Повышение вращающего момента Автоматическое повышение; ручное повышение 0.1%~30.0%
V/F кривая Линейный, многоточечный тип и квадратичная характеристика
Режим разгона/торможения Линейный или по s-образной кривой, 4 группы времени разгона/торможения; диапазон 0.0~6500.0 сек.
Торможение постоянным током Частота торможения постоянным током: 0.00 ~ мак.частота
Время торможения: 0.0 ~36.0 сек.
Ток торможения: 0.0%~100.0%
Управление JOG Диапазон частоты JOG: 0.00 Гц~50.00 Гц. Время разгона / торможения JOG 0.0~6500.0 сек.
PLC, многоступенчатые скорости 16-и ступенчатый многоскоростной режим при помощи встроенного PLC
Встроен ПИД Работа в режиме с замкнутой обратной связью
Автоматическое регулирование напряжения (AVR) При изменении сетевого напряжения, автоматически становится стабильным напряжением
Управление перенапряжением, сверхтоком Автоматическое ограничение перенапряжения и сверхтока, защита от постоянного останова из-за перенапряжения и сверхтока
Разгон ограничения тока Мак. ограничение уменьшения помехи сверхтока
Ограничение и управление вращающим моментом Автоматическое ограничение вращающим моментом при работе, защита от постоянного останова из-за сверхтока. При режиме замкнутого векторного управления управление вращающим моментом совершено.
особенные функции Защита при кратковременном отключении питания При кратковременном отключении питания защита продолжения рабочего положения пч в краткое время.
Ускорение ограничения тока Мак. ограничение уменьшения помехи сверхтока
Превосходное свойство По высокоэффективному токовому векторному управлению совершать управление асинхронным двигателем
Управление по времени Заданный диапазон времени: 0,0-6500,0 мин.
Тип связи RS – 485
эксплуатация Канал указания эксплуатации Панель управления, управление клеммами, порядковой коммуникационный порт. Имеют много методов переключений
Входные клеммы 6 цифровых входных клемм, в том числе 1 клемма подходит к скоростному импульс-входу 100 кГц(S3)
2 аналоговых клемм входа, 1 клемма подходит к входу напряжения 0-10В(FIV); другая клемма подходит к 0-10В входу напряжения или 4-20А входу тока(FIC).
Выходные клеммы цифровая выходная клемма 1(M01)
реле-выходная клемма 1(RA,RB,RC)
Аналоговая выходная клемма 1 шт: все подходит к токовому выходу 0~20mA или выходу напряжения 0~10V(FOV)
панель управления Индикация LED Индикация параметров
Частично или полностью блокирование кнопок, фиксирование частичных функций кнопок для защиты от неверного управления
Проверка замыкания при подключении к двигателю, ограничение силы тока на выходе. Ограничение по моменту. Защита от перегрузки. Защита от перенапряжения/пониженного напряжения в входном питании. Защита от перенапряжения/пониженного напряжения в шине постоянного тока. Защита от перегрева радиатора. Сбой питания и тд.
среда Высота Менее 1000 м
Рабочая температура -10 °C ~ +40 °C
Относительная влажность менее 95%, неконденсирующаяся
Вибрация не более 5.9 м/с2 (0.6g)
Рабочая температура Температура хранения -20°C ~ +60°C

Размеры

Чертежные размеры (мм) Монтажные размеры (мм)
W H H1 D A B ø d
100 183 143 90 173 5
