Однофазные электродвигатели POWER ELECTRIC MOTORS (серии АИРЕ и АИСЕ) работают от сети переменного тока напряжением 220В, 50 Гц. В отличие от трёхфазных двигателей, они имеют встроенные рабочий и пусковой конденсаторы, которые обеспечивают работу двигателя как двухфазного. Неправильное подключение — главная причина выхода из строя обмоток. «ЭнергоСтандарт», как официальный дилер POWER ELECTRIC MOTORS, предлагает однофазные двигатели со склада в Барнауле и Новосибирске. Разбираем порядок подключения и типичные ошибки.
Устройство однофазного двигателя POWER ELECTRIC MOTORS
Однофазный асинхронный двигатель имеет две фазные обмотки статора: главную (рабочую) и вспомогательную. В двигателях POWER ELECTRIC MOTORS применяется схема с рабочим и пусковым конденсаторами — рабочий включён постоянно, пусковой подключается только на время запуска.
Шаг 1. Подготовка и меры безопасности
⚠️ Внимание:
Все работы, связанные с электрическим подключением двигателей, должны выполняться только квалифицированными специалистами. Перед началом работ обязательно обесточьте сеть.
Перед подключением проверьте:
- Сопротивление изоляции обмотки статора относительно корпуса — это обязательная процедура перед подключением.
- Целостность обмоток — прозвоните выводы мультиметром.
- Состояние конденсаторов — вздутие или повреждение корпуса недопустимо.
Шаг 2. Знакомство с клеммной коробкой
В клеммной коробке двигателя POWER ELECTRIC MOTORS расположена клеммная панель, два конденсатора и тепловое реле (защита от перегрева).
Что находится внутри коробки:
- Клеммная панель с выводами обмоток, маркированными U1, V1, Z1, U2, V2, Z2.
- Рабочий конденсатор (белый корпус) — включён постоянно.
- Пусковой конденсатор (серый корпус) — включается на время пуска.
- Тепловое реле (Kluoyuh 98 Series) — защищает двигатель от перегрузки по току.
- Схема подключения на крышке — показывает положение перемычек для реверса.

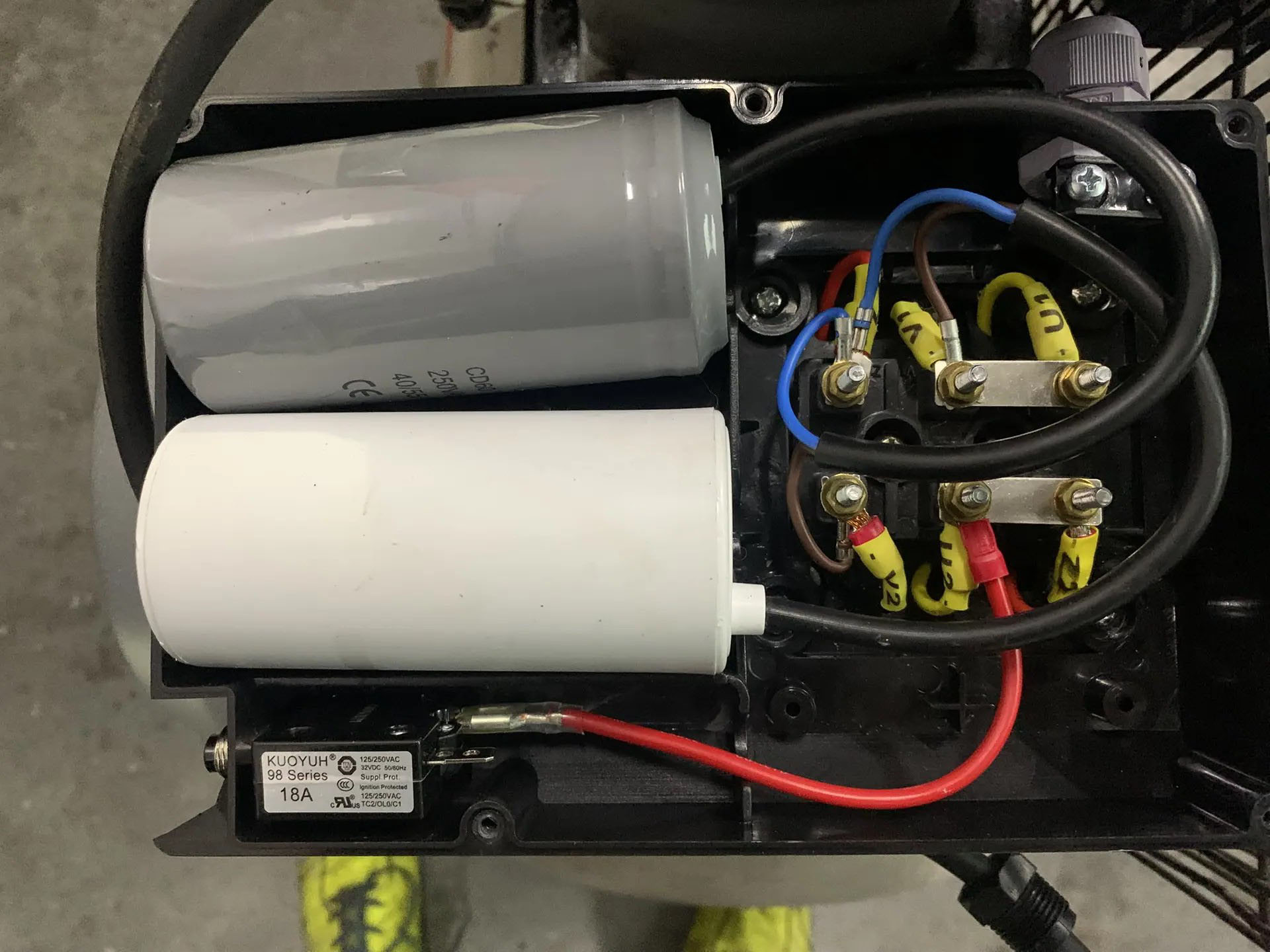

💡 Совет: На фото видно, что выводы обмоток промаркированы жёлтыми бирками: U1, V1, Z1 — начала обмоток, U2, V2, Z2 — концы. Перед подключением сверьтесь с реальной маркировкой вашего двигателя.
Шаг 3. Подключение к сети 220В
Однофазный двигатель POWER ELECTRIC MOTORS подключается к фазе (L) и нулю (N) сети 220В. Подводящий кабель заходит через штуцер, а провода фазы и нуля подключаются к клеммам через разъёмы.
Порядок подключения:
- Фаза (L) подаётся на клемму, соединённую с тепловым реле (защита по току). На фото — красный провод.
- Ноль (N) подаётся на общий вывод обмоток.
- Рабочий конденсатор (белый) включён постоянно между главной и вспомогательной обмотками.
- Пусковой конденсатор (серый) подключается параллельно рабочему через контакты пускового реле или центробежного выключателя.
Важно: Тепловое реле (Kluoyuh 98 Series) настраивается на номинальный ток двигателя. На фото видно, что реле рассчитано на 18А — убедитесь, что этот параметр соответствует вашему двигателю.
Шаг 4. Изменение направления вращения (реверс)

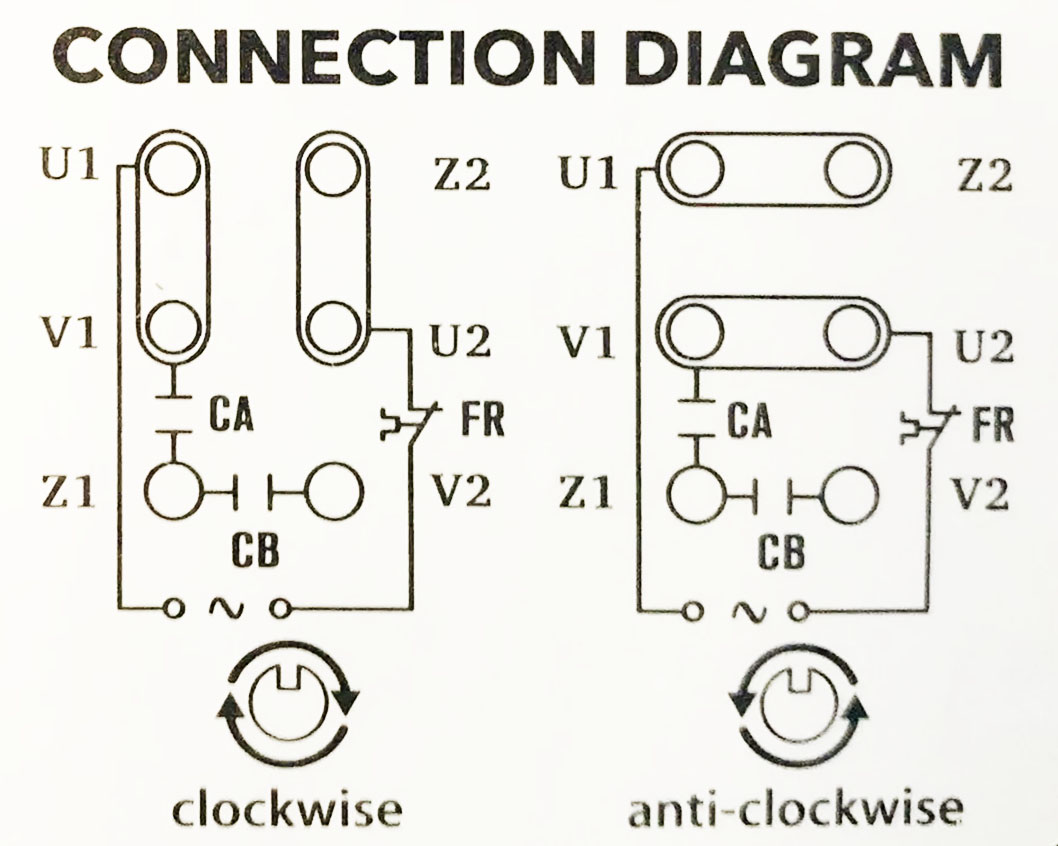

Направление вращения двигателя POWER ELECTRIC MOTORS изменяется перестановкой перемычек на клеммной панели. На схеме, расположенной на крышке коробки, показаны два варианта:
| Направление | Положение перемычек |
|---|---|
| Clockwise (по часовой) | Перемычки установлены вертикально (соединяют U1-V1 и Z2-U2). Конденсаторы подключены согласно схеме. |
| Anti-clockwise (против часовой) | Перемычки установлены горизонтально (соединяют U1-Z1 и V2-U2). Положение конденсаторов сохраняется. |
Как это выглядит на практике:
- Для направления «по часовой» — перемычки соединяют клеммы U1-V1 (верхняя пара) и Z2-U2 (нижняя пара).
- Для направления «против часовой» — перемычки переставляются: соединяют U1-Z1 (верхняя пара) и V2-U2 (нижняя пара).
Важно: Переключать направление вращения можно только после полной остановки двигателя. Переключение «на ходу» создаёт недопустимые нагрузки и может вывести двигатель из строя.
Шаг 5. Проверка после подключения
- Убедитесь, что все соединения затянуты — клеммы на панели должны быть плотно затянуты.
- Проверьте тепловое реле — настройка тока должна соответствовать номинальному току двигателя.
- Проверьте заземление — винт заземления должен быть соединён с корпусом и заземляющим проводом.
- Кратковременно включите двигатель для проверки направления вращения.
- При необходимости измените направление вращения перестановкой перемычек согласно схеме.
Технические характеристики двигателей POWER ELECTRIC MOTORS
| Параметр | Значение |
|---|---|
| Напряжение питания | 220В, 50 Гц |
| Маркировка выводов | U1, V1, Z1 (начала), U2, V2, Z2 (концы) |
| Защита от перегрузки | Тепловое реле (например, Kluoyuh 98 Series) |
| Конденсаторы | Рабочий + пусковой (два в коробке) |
| Режим работы | S1 (продолжительный) |
| Климатическое исполнение | У2 |
Чек-лист для подключения
- Обесточьте сеть перед работами.
- Проверьте сопротивление изоляции обмотки относительно корпуса.
- Изучите схему на крышке клеммной коробки.
- Проверьте настройку теплового реле — ток должен соответствовать двигателю.
- Подключите фазу и ноль к главной обмотке.
- Убедитесь в наличии двух конденсаторов — рабочего и пускового.
- Установите перемычки для нужного направления вращения.
- Проверьте заземление.
- Кратковременно включите для проверки направления.
* Данная статья носит ознакомительный характер. Для подключения конкретного двигателя всегда используйте паспорт изделия и схему в клеммной коробке или обратитесь к квалифицированному электрику.
